产品详情：

HDZ312卷径张力控制器可通过编码器或接近开关演算卷材的半径变化，自动调整张力输出值，对卷材进行恒力或锥度张力的控制。HDZ312根据磁粉离合器或磁粉制动器在低转矩时非线性的特征，特有转矩补偿功能，使张力曲线更加平坦。系统结构更加简单实用，稳定可靠，实用于卷材的收放卷张力控制。

功能特点

●可手动/自动工作 ●可调的磁粉离合器/磁粉制动器转矩补偿

●自动演算卷材半径 ●只需设定3个简单的参数即可工作

●恒张力/锥度张力控制 ●可连接编码器或接近开关

●输出0-24V/4A，过电流自动保护 ●可储存9组不同材料的参数

●自动记忆系统所有参数和状态

转矩补偿工作原理

通常情况下，磁粉离合器/磁粉制动器的输出扭矩同励磁电流的关系并非非完全线性，如下图A所示，可分为三个区间：起调区，线性区，饱和非线性区。在起调区内，磁粉离合器/磁粉制动器的输出转矩滞后于励磁电流，励磁电流增大，但输出转矩增加很少，而且励磁电流需要增加到某个值以上，才开始有转矩输出。而在线性区内，磁粉离合器/磁粉制动器的输出转矩基本与励磁电流成线性关系。而在饱和区，就算励磁电流继续增大，输出转矩增大很稍或根本不增大。基于磁粉离合器/磁粉制动器的这种特性。HDZ312允许对起调区进行输出补偿，使得磁粉离合器/磁粉制动器的力矩输出与控制器输出基本成线型关系

转矩补偿图

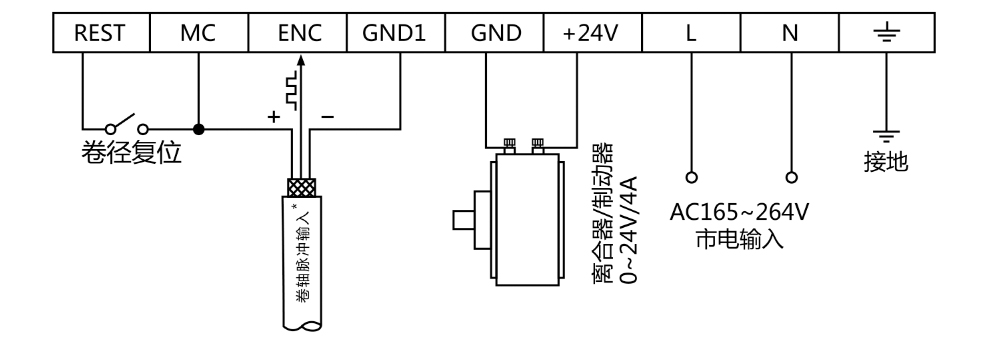

HDZ312张力控制器接线图

外形尺寸图

安装方式

HDZ312张力控制器可采用水平安装、立面安装或屏式开孔安装

技术规格
