产品名称：ZKB型单出轴磁粉制动器
产品简介：
ZKB型单出轴、止口支撑、风扇冷却磁粉制动器，扭矩：0.6~630N.m,冷却方式为风扇冷却，额定电压DC24V,可订做底座安装方式,其广泛适用于放卷张力控制系统,磁粉制动器还经常被用于传动机械的测功加载以及制动.ZKB型产品性能更稳定，使用寿命更长久

咨询热线：0513-88924598

产品详情：

磁粉制动器的原理跟磁粉离合器相同，只要磁粉离合器的从动转子加以固定，就形成了磁粉制动器。磁粉制动器有单出轴和空心轴。应用于张力控制的放卷使用。

左侧为磁粉离合器工作原理图右图为磁粉制动器工作原理图

磁粉制动器磁粉离合器结构图对比

ZKB型单出轴磁粉制动器是一种性能优越的自动控制元件，它以磁粉为工作介质，以激磁电流为控制手段，达到控制或传递转矩的目的，其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快，结构简单的优点。广泛应用于包装、印刷、纺织、橡胶、电线电缆等有关卷取加工行业中。

外形尺寸图

ZKB安装示例图

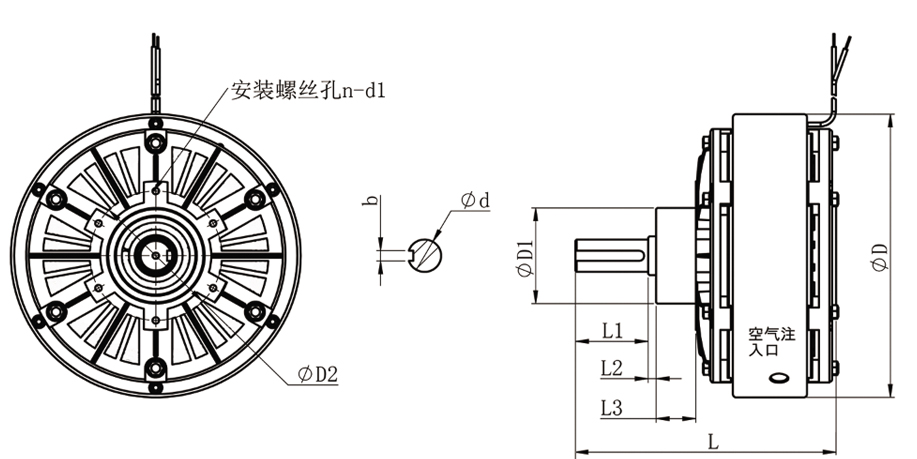

ZKB外形尺寸图

规格、外形尺寸（mm）

规定型号		ZKB 0.6YN	ZKB 3YN	ZKB 6YN	ZKB 12XN	ZKB 25XN	ZKB 50XN	ZKB 100XN	ZKB 200XN	ZKB 400XN	ZKB 630XN
额定转矩 N.m		0.6	3	6	12	25	50	100	200	400	630
滑差功率 W		20	50	95	140	220	330	600	850	1100	1600
最大电流 A		0.46	0.53	0.81	0.94	1.24	2.15	2.40	2.63	3.31	3.50
最高转速 rpm		1500	1500	1500	1500	1500	1500	1500	1000	1000	900
外形尺寸	D	88	120	134	152	182	219	278	327	395	486
外形尺寸	L	93	108	114	132	155	193	239	278	355	400
轴联接尺寸	d (h7)	8	10	12	15	20	25	30	35	45	55
	b (p7)	3	4	4	5	6	8(7)	8(7)	10	14	16
	L1	22	22	26	29	43	55	65	69	92	105
	L2	4	6	6	5	4	6	7	10	12.5	10
止口支撑尺寸	L3	15	14	14	15	17	30	28	30	35	40
	D1 (g7)	33	42	42	42	55	74	100	110	130	150
	D2	55	64	64	64	78	100	140	150	200	260
	n-d1 深度	6- M5x10	6- M5x10	6- M6x10	6- M6x10	6- M6x10	6- M6x10	6- M10x15	6- M10x15	8- M12x20	8- M12x25

注：ZKB0.6YN~ZKB6YN为单风扇冷却，ZKB12XN~ZKB630XN为双风扇冷却

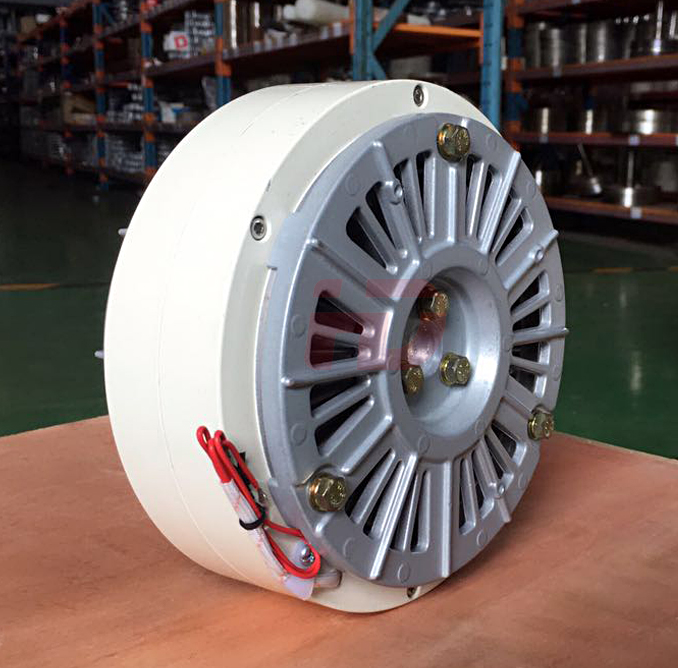

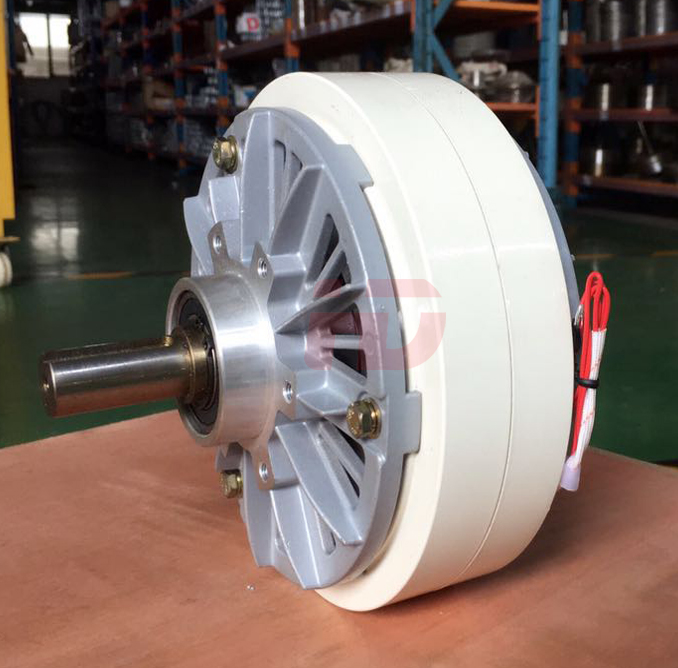

产品实物图
