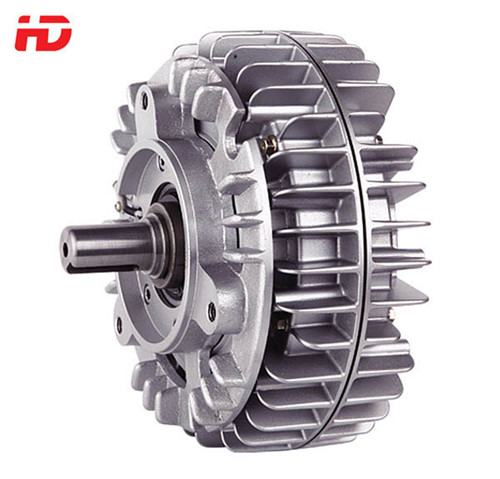

产品名称：ZA-S型单出轴磁粉制动器
产品简介：
ZA-S型单出轴、止口支撑、外壳旋转磁粉制动器额定转矩6~200N.m,最高转速1500,额定电压DC24V,冷却方式为自然冷却，采用外壳旋转，提高了磁粉制动器的散热性能。

咨询热线：0513-88924598

产品详情：

ZA-S型磁粉制动器相比ZA-Y磁粉制动器多了一个轴，ZA-S型外壳旋转空心轴磁粉制动器其散热方式为自然冷却，旋转外围以提高散热性能，提高了热容量的机型。产品的特性如下：可轻松较大范围的控制，线性度良好；能达到连续滑动运转效果以及获得稳定的扭矩；采用进口轴承，环保无噪音，运转相当的安静平稳；采用耐热性高的进口磁粉，使用寿命长，并且热容量比较大理想构造与设计，并使其达到平顺的连续及驱动状态。

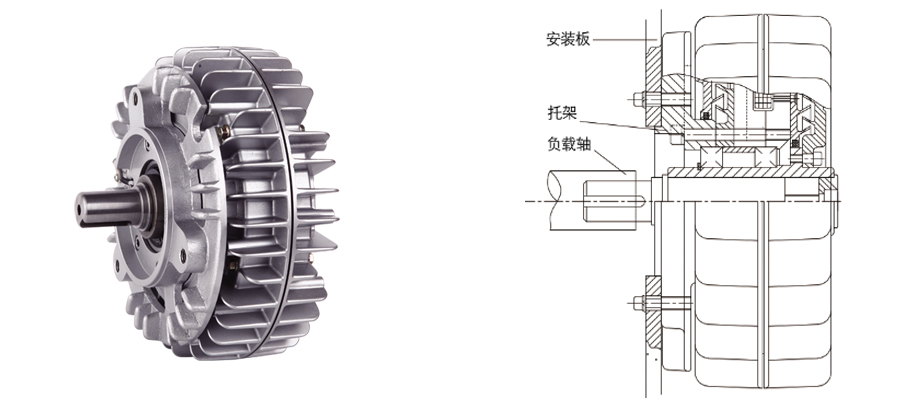

安装示例图

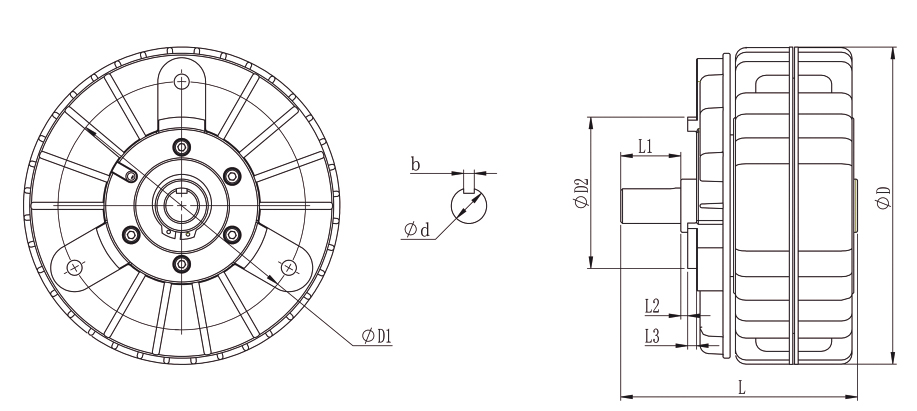

ZA-S外形尺寸图

规定型号		ZA 6S	ZA 12S	ZA 25S	ZA 50S	ZA 100S	ZA 200S
额定转矩 N.m		6	12	25	50	100	200
滑差功率 W		95	140	220	330	500	800
最大电流 A		0.7	0.9	1.1	1.4	2.0	2.5
最高转速 rpm		1500	1500	1500	1500	1500	1500
外形尺寸	D	128	160	180	220	275	335
外形尺寸	L	90	116	136	148	184	222
轴联接尺寸	d(h7)	12	15	20	25	30	35
	b(p7)	4	5	6	8	8	10
	L1	20	26	34	40	50	60
	L2	2	2	2	2	2	2
止口支撑尺寸	L3	2	5	5	5	5	6
	D1	80	100	140	150	150	240
	D2（g7）	70	74	100	110	110	160
	n-d1 深度	3- M5x10	3- M6x12	3- M10x18	3- M10x18	6- M10x20	6- M10x20

注：ZA-S型磁粉制动器冷却方式为自然冷却
