产品名称：ZA-Y型空心轴磁粉制动器
产品简介：
ZA-Y型空心轴、外壳旋转磁粉制动器额定转矩6~200N.m,最高转速1500，，额定电压DC24V,冷却方式为自然冷却。该机型采用旋转外围以提高散热性能。

咨询热线：0513-88924598

产品详情：

ZA-Y型外壳旋转空心轴磁粉制动器其散热方式为自然冷却，旋转外围以提高散热性能，提高了热容量的机型。产品的特性如下：可轻松较大范围的控制，线性度良好；能达到连续滑动运转效果以及获得稳定的扭矩；采用进口轴承，环保无噪音，运转相当的安静平稳；采用耐热性高的进口磁粉，使用寿命长，并且热容量比较大理想构造与设计，并使其达到平顺的连续及驱动状态。

外形尺寸图

安装示例图

ZA-Y外形尺寸图

规格、外形尺寸(mm)

规定型号		ZA 6Y	ZA 12Y	ZA 25Y	ZA 50Y	ZA 100Y	ZA 200Y
额定转矩 N.m		6	12	25	50	100	200
滑差功率 W		130	320	450	700	900	1500
最大电流 A		0.7	0.9	1.1	1.4	2.0	2.5
最高转速 rpm		1500	1500	1500	1500	1500	1500
外形尺寸	D	128	160	180	220	275	335
外形尺寸	L	68	88	98	115	136	160
轴联接尺寸	d (H7)	12	18	20	30	35	45
	b (F8)	4	6	6	8（7）	10	14
	L1	4	2	8	5	10	8
	L2	4	5	5	5	5	6
止口支撑尺寸	D1	80	100	140	150	150	240
	D2(g7)	70	74	100	110	110	160
	n-d1 深度	3- M5x10	3- M6x12	3- M10x18	3- M10x18	6- M10x20	6- M10x20

注：ZA-Y磁粉制动器冷却方式为冷却方式

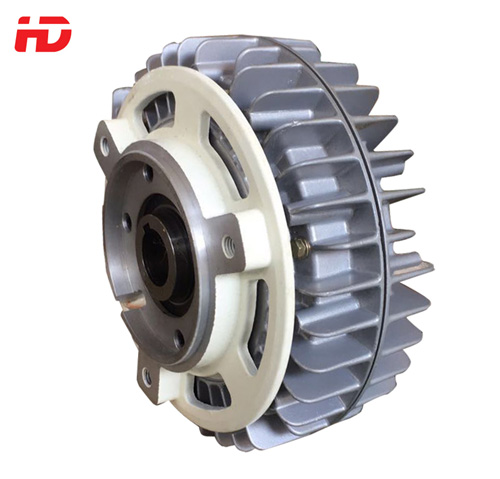

产品实物图
